Описание прибора

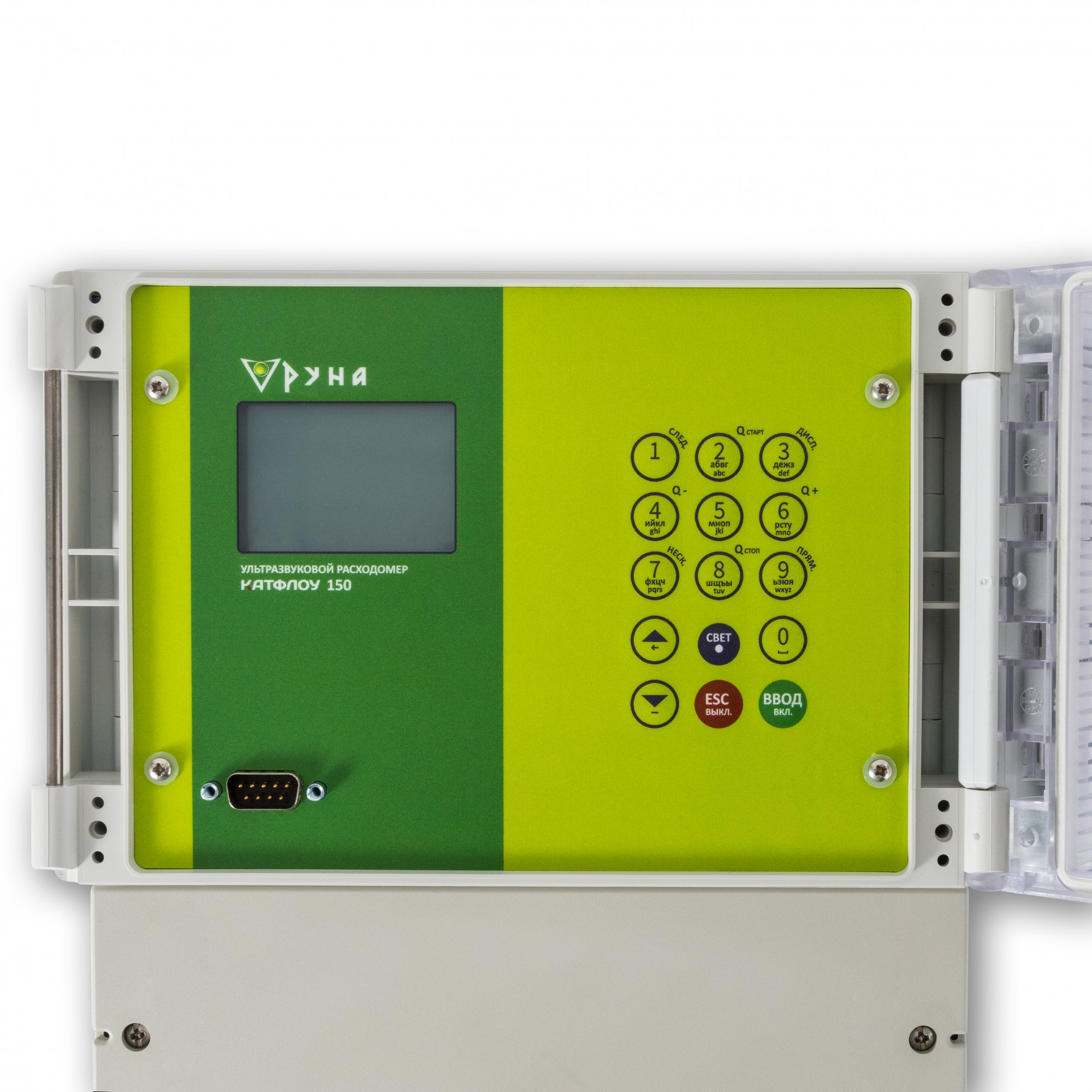

Расходомер КАТФЛОУ 150 предназначен для стационарного измерения расхода жидкостей и сжиженных газов в полнозаполненных трубах с помощью накладных ультразвуковых датчиков. Двухканальная версия позволяет измерять расход одновременно на двух трубах либо на одной трубе в двухлучевом режиме. Кроме того КАТФЛОУ 150 имеет возможность измерения количества тепла и концентрации, также доступны различные рабочие входы и выходы и связь по последовательному интерфейсу. Эти возможности подкреплены внутренним регистратором и программным обеспечением для записи и выгрузки измеренных значений. Опционально доступны версии передатчика и преобразователей во взрывобезопасном исполнении.
КАТФЛОУ 150 – стационарный ультразвуковой 2-канальный расходомер для учета расхода жидкостей и сжиженных газов в трубопроводах различного диаметра. Также используется для определения концентрации и распознавания транспортируемого по трубопроводу продукта.
Гарантийный срок эксплуатации – 12 месяцев со дня продажи. В гарантийном обслуживании и ремонте может быть отказано при: • использовании KATflow 150 не по его функциональному назначению; • замене компонентов KATflow 150 компонентами, которые не авторизованы Katronic Technologies ltd., • недолжном или недостаточном техобслуживании, • ремонте KATflow 150 посторонними лицами (не уполномоченными для проведения таких работ); • неквалифицированной установке; • при неполном комплекте KATflow 150, в том числе отсутствии паспорта и необходимых записей в нём.
Особенности
- Закрывающийся на ключ прочный корпус передатчика со степенью защиты IP67 с клавиатурой и много¬функциональным дисплеем.
- Двунаправленное измерение расхода с функцией регистратора, с рабочими входам /выходами, последовательным интерфейсом, включая Modbus и HART.
- Возможность неинвазивного измерения потребления тепловой энергии при помощи функция измерения количества тепла и накладных датчиков РТ100.
- Измерение скорости звука в среде с выводом показаний для бесконтактного распознавания продукта.
- Версии Ех передатчика и преобразова¬телей для работы во взрывоопасных зонах.
- Выгрузка измеренных значений в режиме реального времени или после измерения через RS232 или USB при помощи программного обеспечения KATdata+.
- Питание от сети переменного или постоянного тока, от батарей или от солнечных панелей.
- Одно- или двухканальный расходомер с графическим дисплеем, регистратором и опциями ввода/вывода.
- Подходит для большинства материалов труб диаметром от 10 мм до 7500 мм.
- Интуитивное меню, мастер установки и звуковой помощник позиционирования датчиков для быстрой настройки и установки.
- Времяпролетное корреляционное измерение с использованием технологии Dual DSP для повышения точности измерения.
- Возможность измерения количе¬ства тепла и Ех версия.
- Питание AC, DC и от солнечных батарей.
ФЕДЕРАЛЬНЫЙ ИНФОРМАЦИОННЫЙ ФОНД ПО ОБЕСПЕЧЕНИЮ ЕДИНСТВА ИЗМЕРЕНИЙ
Технические характеристики
| Основные характеристики | |
|---|---|
| Принцип измерения | : Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | : 0,01 ... 25 м/с |
| Погрешность измерения | : от ± 0,5 % при V от 0,3 до 25 м/с : от ± 0,15/V % при V от 0,01 до 0,3 м/с |
| Содержание газов и твердых примесей в среде | : < 10 % от объема |
| Передатчик (вторичный преобразователь) | |
| Корпус | : Настенное крепление |
| Степень защиты | : IP66 |
| Рабочая температура | : -15 ... +60 °C : -60 ... +60 °C (с термочехлом) |
| Материал корпуса | : Поликарбонат |
| Количество каналов | : 1 или 2 |
| Источник питания | : ~ 100 ... 240 В или = 9...36 В |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | : 15-ти кнопочная встроенная |
| Размеры | : 237 (В) х 258 (Ш) х 146 (Д) мм |
| Вес | : 2,3 кг |
| Потребляемая мощность | : < 10 Вт |
| Усреднение показаний | : 1 … 99 с |
| Используемые Языки | : Русский, Английский, Немецкий (можно другие по заказу) |
| Время отклика | : 1 с |
| Математические функции | : Среднее/разность/сумма |
| Величины и единицы измерения | |
| Объемный расход | : м3/час/мин/с, л/час/мин/с |
| Скорость потока | : м/с, см/с |
| Массовый расход | : г/с, т/ч, кг/ч, кг/мин |
| Объем | : м3, л |
| Масса | : г, кг, т |
| Тепловой поток | : Вт, кВт, МВт (только с опцией измерения количества тепла) |
| Количество тепла | : Дж, кДж, МДж (только с опцией измерения количества тепла) |
| сигнал , шум, SNR (соотношение сигнал/шум), дБ | |
| скорость звука | : м/с |
| температура корпуса °C | |
| температура на входе и на выходе °C | |
| Внутренний регистратор данных | |
| Ёмкость регистратора | : до 100 000 значений |
| Период регистрации | : от 1 с до 1 ч |
| Регистрируемые парам | : до 10 параметров |
| Передача данных | |
| Интерфейсы | : RS 232, RS 485, Modbus RTU, HART, Modbus TCP/IP, Profibus PA, Универсальная интерфейсная плата (BACnet, Ethernet/IP, LONWorks, Profibus DP, Profinet на выбор), M-bus |
| Данные | : Данные измерений, набор параметров и конфигурация |
| Программное обеспечение KATdata | |
| Функциональные возможности | : Выгрузка измеренных значений/ установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени |
| Операционные системы: | Windows; Linux; Mac (опционально) |
| Рабочие входы / выходы | |
| (максимум 4 на инструмент) | |
| Температурный | : PT 100, трех- или четырехпроводная цепь диапазон измерения -50 ... 400º С, разрешение 0.1K, погрешность ±0.2 K |
| Токовый | : 0 ... 20 мА активный или пассивный 4 ... 20 мA, U = 30 В, Ri = 50 Ом, погрешность 0.1 % от измеренного значения |
| Рабочие выходы | |
| Токовый | : 0/4 ... 20 мA, актив. (Rнагр < 500 Ом), 16-бит, U = 30 В, погрешность = 0.1 % |
| Потенциальный | : 0 ... 10 В, R i = 500 Ом |
| Частотный | : |
| Цифровой (Оптич. ОК) | : U = 24 В, Iмакс = 4 мA |
| Цифровой (реле) | : Один контакт на переключение, U = 48 В, Iмакс = 250 мA |
| Накладные датчики (первичный преобразователь) | |
| Типы К0, К0Ех, К0Т | |
| Рекомендуемый диапазон диаметров труб | : 200 ... 7500 мм |
| Габариты | : 111 x 44 x 50 мм |
| Вес | : 2 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты | Тип K0: -50 ... 80 °C IP67 Тип К0Ех: -50 ... 150 °C IP68 Тип К0Т: -50 ... 250 °C IP67 |
| Типы К1, К1Ех, К1Т | |
| Рекомендуемый диапазон диаметров труб | : 50 ... 3500 мм |
| Габариты | : 60 x 30 x 34 мм |
| Вес | : 1 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты | Тип K1: -50 ... 80 °C IP67 Тип К1Ех: -50 ... 150 °C IP68 Тип К1Т: -50 ... 250 °C IP67 |
| Типы К4, К4Ех, К4Т | |
| Рекомендуемый диапазон диаметров труб | : 10 ... 250 мм |
| Габариты | : 43 x 18 x 22 мм |
| Вес | : 0,5 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты | Тип K4: -50 ... 80 °C IP67 Тип К4Ех: -50 ... 150 °C IP68 Тип К4Т: -50 ... 250 °C IP67 |
